無線電大家應該都不陌生，這是一種日常生活中使用比較廣泛的技術。今天我就來和大家聊聊無線電的相關話題?，F(xiàn)代社會之中有很多無線電設備。我們常用無線電窗布遙控設備的運作原理是什么？無線電中的直流電源又有什么樣的使用領域？下面我們就“無線電窗布遙控裝置說明以及直流電源適用領域介紹”來詳細了解下。

【無線電窗布遙控設備介紹】

用無線電遙控專用發、收組件制造的窗布遙控設備，作業安穩牢靠，性價比高，它具有兩大特色:其一，線路簡略，設備簡單，不像有的操控電路要在窗布兩頭加裝限位開關等;其二.可在恣意方位“?！薄捌稹贝安迹瓿纱安及腴_狀況操控，而不像通常常見操控電路只能做到全開和全閉窗布，運用更便利。

無線電遙控窗布設備的電路。Al為微型鑰匙扣式無線電編碼發射器，A2為與其配對的接納解碼模塊。品體三極管VTl一V%組成直流電動機M的正、回轉馭動電路.晶體二極管VDI一VD4組成M反電勢精位電路.以維護VT3-VT6免遭損壞。電源變壓器T,整流二極管VD5和VD6,濾波電容器C2等組成電源改換電路.將220V交流電改換成約12V直流電，供遙控接納及操控電路用電。

接通電源，無線電接納解碼模塊A2的三個數據鎖存輸出端A一C均輸出低電平，晶體三極管VT1一VT6悉數截止，電動機無電不轉變。當按動無線電編碼發射器上的A鍵時內藏天線就會向周圍空間發射出頻率約為265MH的編碼無線電波，在有用效果間隔范圍內，被A2模塊內藏天線接納，經內部電路擴大、檢波、解碼后，使對應數據鎖存輸出端A輸出高電平(實測約4V)，所以VT2,

VT4和VT5先后導通，取得左正右負直流電壓正轉，操控窗布緩緩拉合;當按動發射器上的鍵時，A2對應輸出端B變?yōu)楦唠娖?，而A端康復低電平，因?yàn)锽端懸空未用，故M主動斷電停轉。

當按動發射器Al上的C鍵時.對應輸出端槍出高電平，而B端康復低電平，所以VT1,VT3和VT6先后導通，取得右正左負直流電壓回轉，操控窗布緩緩擺開，當再次按動發射器上的鍵時對應的B端輸出高電平，而C端康復低電平，主動斷電停轉變。

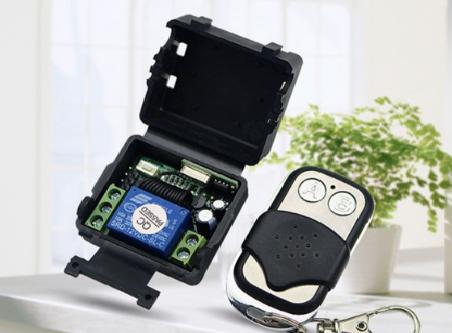

Al、A2選用國產TWH9636/TWH9638型三位無線電遙控專用組件，它包含一只微型化的鑰匙扣式數字編碼發射器和一只模塊化的接納，其有用遙控間隔達20一40m,習慣，其體積約為62mmx33mmx15mm在面板上設有A,B,C三位按鍵和一個發光二極管指示燈，機內裝有1節AG23一12V型電池。

每逢按動按鍵時，發光二極管點亮，機內數字編碼電路作業并驅動頻率為265MHz的超高頻發射電路，將載有數字信號的高頻電磁波經過印制板天線發射出去。發射器作業時電流約6mA,不發射時不耗電。

【無線電中直流電源的使用范圍】

直流電源有正、負兩個電極，正極的電位高，負極的電位低，當兩個電極與電路連通后，能夠使電路兩端之間維持恒定的電位差，從而在外電路中形成由正極到負極的電流。

單靠水位高低之差不能維持穩恒的水流，而借助于水泵持續地把水由低處送往高處就能維持一定的水位差而形成穩恒的水流。與此類似，單靠電荷所產生的靜電場不能維持穩恒的電流，而借助于直流電源，就可以利用非靜電作用（簡稱為“非靜電力”）使正電荷由電位較低的負極處經電源內部返回到電位較高的正極處，以維持兩個電極之間的電位差，從而形成穩恒的電流。

因此，直流電源是一種能量轉換裝置，它把其他形式的能量轉換為電能供給電路，以維持電流的穩恒流動。

直流電源的應用范圍

高頻開關直流電源系統適用于大型發電廠、水電廠、超高壓變電站、無人值守變電站作為控制、信號、保護、自動重合閘操作、事故照明、直流油泵、，各種直流操作機構的分合閘，二次回路的儀表，自動化裝置的控制交流不停電電源等用電裝置的直流供電電源。

高頻開關直流電源的單線原理：

高頻開關直流電源由充電屏、饋線屏、蓄電池及直流電壓變換器四個單元組成。充電機屏由若干電源模塊和微機監控系統組成，單柜（屏）配置160A，若需要更大的輸出電流可實現多機柜（屏）并聯。

饋線屏配有微機絕緣在線監察裝置，當某一饋出支路發生接地事故時可顯示出某地支路編號及接地電阻。電池屏內可選配微機蓄電池巡檢裝置，隨時對蓄電池狀態進行監控。直流電壓變送器可采用高頻直流變送器，當合閘母線在180-300V電壓變動時控制線母線的輸出電壓都能牢牢地穩定在220V。

以上關于“無線電窗布遙控設備介紹”和“無線電中直流電源的使用范圍”的介紹，希望能讓您了解“無線電”帶來幫助。
