【旺詮電阻代理】臺車式旺詮電阻的組成結構

　　旺詮電阻外殼為鋼結構，鋼骨架由型鋼、鋼板等焊接而成，整個鋼結構設計合理，結構牢固。加熱方式采用五面加熱方式，采用這種方式可使爐內的溫度更為均勻，加熱元件全部采用高旺詮電阻合金旺詮電阻帶分別布置在爐門、爐膛兩側、爐后墻、爐門及臺車上。

　　因采用了全纖維直接掛絲結構、爐溫自控系統等各項先進技術措施，使熱處理控溫精度、溫度均勻性、自控操作水平、節能效果都達到國際先進水平，確保產品熱處理質量。爐襯采用全纖維大板塊結構吊掛在鋼骨架上，臺車承重部分采用重質耐火磚砌筑，以增強爐襯的結構強度。

　　本系統能夠自動和手動調節各區的功率大小，這樣可以更好的控制爐膛內的爐溫均勻性，手動調節功率后，系統會根據手動調節的功率來進行自動控溫，操作方便，控溫精確。與plc及爐溫集散控制系統配套可利用上位機對爐溫進行集中管理和監控，plc采用國際名牌西門子產品。

　　在施工圖設計、零部件制造、外購件采購的工序中，進行嚴格的質量管理和監督。在用戶現場總體安裝工序全過程中，我公司將全面負責施工技術、施工質量、施工進度和施工安全等管理工作，隨時與用戶聯系協調、密切配合，并接受用戶的檢查。

　　設立項目經理直接負責工程項目的施工、施工質量及施工安全，在加工廠和施工現場有專人負責施工質量和安全。大型臺車式旺詮電阻自驗收即日起，保質12個月；計算機控制系統保修二年，在保質期內因設計、制造、安裝的質量問題造成的故障，供方在接到需方故障通知后，2小時內作出快速響應，48小時內由我公司及時無償維修、調換排除故障。

　　【旺詮電阻代理】電阻爐發生故障的原因及維修措施

　　電阻爐最常見的障礙緣故除掉與砌爐相關外，與加熱元件也有很大干系。尋常熱處理電阻爐非真空爐加熱元件重點選用鐵鉻鋁以及鎳鉻合金，真空爐重點是鉬質加熱元件。真空爐鉬質加熱元件破損時，調換鉬加熱帶片面破損的部門。將破損部門截掉，取一節以及原尺寸雷同的鉬片，用2～3mm厚的鉬片兩面夾住，配打螺釘孔，再用鉬螺釘擰緊。

　　在平常檢驗中發覺鉬片有變形、下墜、倒伏等現象時，有用噴燈烘烤使其變軟，用外力復原其應有形式及關聯尺寸，再用鉬絲吊起綁縛不變。合金的正常破損，重點是氧化變細變脆、搭接短路、過燒或被介質腐蝕等現象。鎳鉻合金比鐵鉻鋁合金運用壽命長，帶狀較絲狀為長，連續勞動比中斷勞動為長。

　　鎳鉻合金塑性好，拉拔、繞制簡易，經高溫加熱也不容易脆化，便于返修以及焊接。鐵鉻鋁合金電阻系數較大，電阻溫度系數較小，與鎳鉻合金相對于可節儉原料。

　　且功率安穩，耐熱功能也較高，擁有較強的抗?jié)B碳以及耐硫、耐百般碳氫氣體的實力，只是加工功能稍差，拉拔、繞制對照麻煩，安裝時在爐外調節適合，必要的彎曲以及收縮運用氣焊烤校；熱膨脹系數較大，安裝要留有余地；焊接時要盡管縮小時光，以縮小熱波及區的長度。

　　在電子行業中，電子元器件是最常見的，對于鉭電容與鋁電容大家可能一些誤解，今天就由深圳歐凱鑫銳廠家的工作人員為大家介紹：

　　鉭電容與鋁電容比較如下:

　　1.鋁電解電容。 鋁電解電容是由鋁圓筒做負極，里面裝有液體電解質，插入一片彎曲的鋁帶做正極制成。還需要經過直流電壓處理，使正極片上形成一層氧化膜做介質。不管是SMT貼片工藝的，還是直插式的，只要它們的陽極材質是鋁，那么他們就都叫做鋁電解電容。電容的封裝方式和電容的品質本身并無直接聯系，電容的性能只取決于具體型號。

　　2.鉭電解電容。鉭電容全稱是鉭電解電容，也屬于電解電容的一種，使用金屬鉭做介質，不像普通電解電容那樣使用電解液。陽極由鉭構成。目前很多鉭電解電容都用貼片式安裝，其外殼一般由樹脂封裝(采用同樣封裝的也可能是鋁電解電容)。但是，鉭電容的陰極也是電解質。

　　全稱是鉭電解電容，也屬于電解電容的一種，由于使用金屬鉭做介質，不需要像普通電解電容那樣使用電解液，另外，鉭電容不需像普通電解電容那樣使用鍍了鋁膜的電容紙燒制，所以本身幾乎沒有電感，但同時也限制了它的容量。此外，鉭電容內部沒有電解液，很適合在高溫下工作。

　　以往傳統的看法是鉭電容性能比鋁電容好，因為鉭電容的介質為陽極氧化后生成的五氧化二鉭，它的介電能力(通常用ε表示)比鋁電容的三氧化二鋁介質要高。因此在同樣容量的情況下，鉭電容的體積能比鋁電容做得更小。(電解電容的電容量取決于介質的介電能力和體積，在容量一定的情況下，介電能力越高，體積就可以做得越小，反之，體積就需要做得越大)再加上鉭的性質比較穩定，所以通常認為鉭電容性能比鋁電容好。

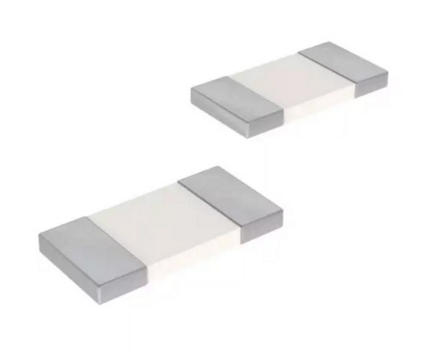

貼片電阻是金屬玻璃鈾電阻器中的一種，在電路中起到功能穩定的作用，貼片電阻可靠性高，成本低。今天歐凱鑫銳帶大家來了解一下貼片電阻的特性以及要注意的問題。

　　

貼片電阻的特性：

1、體積小，重量輕； 適應再流焊與波峰焊；

2、電功能安穩，可靠性高；

3、安裝本錢低，并與主動裝貼設備匹配；

4、機械強度高、高頻特性優勝。



貼片電阻要注意一下兩點：



一、對信號傳輸線路，進行靜電（ESD）防護：

1、壓敏電阻最大作業電壓大于電路作業電壓；

2、壓敏電阻電容量與信號傳輸速率相匹配，即壓敏電阻在信號傳輸時，對信號沒有衰減；

3、壓敏電阻耐ESD才能與整機需求相符。

二、對電源線路，進行感應過電壓、操作過電壓防護，須思考：

1、壓敏電阻最大作業電壓大于電路作業電壓；

2、壓敏電阻的最大峰值電流、能量耐量須大于電路中也許出現的感應過電壓、操作過電壓幅值。在電路結構、空間位置、設計本錢答應的條件下，盡也許選用電阻量大或尺度大的商品。實際上，任何一種片式氧化鋅壓敏電阻，均能進行感應過電壓、操作過電壓、ESD防護。

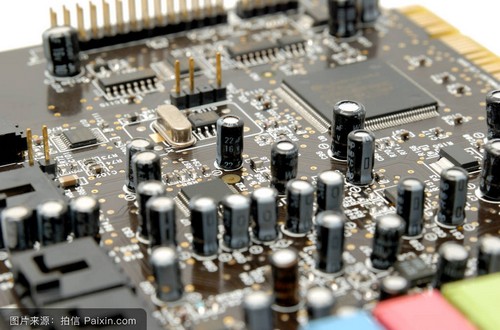

鋁電解電容大家都知道它的特點是容量大、同時漏電也大、穩定性差、有正負極性，比較適合在低頻電路中使用。大家在安裝鋁電解電容的時候也要注意一下幾點！



1、在設計電路板的時候，應該注意電容齊防爆閥上端有沒線路，不能留有任何線路，并且要留出2mm的空隙。



2、兩個以上的電解電容串聯的時候要考慮使用平衡電阻器，使得各個電容上的電壓在其額定的范圍內。



3、不能使用過大的電壓。



4、對需要快速沖放電的地方，應該選用壽命較長的電容器，不應該選用鋁電解電容。



5、檢查好電解電容的正反面不能有焊盤和過孔。



6、電解電容不能直接和發熱元件接觸。



7、鋁電解電容分正負極，不可以加反向電壓和交流電壓，如果出現反向電壓可使用無極性電容。



以上就是歐凱鑫銳為大家介紹的鋁電解電容安裝的注意事項。同時，大家也要注意了，在使用的時候，正負極不要接反了。

大家都知道貼片電容的類型有很多種，不同產品用的貼片電容的參數也是有區別的。例如汽車貼片電容與不同貼片電容的區別，汽車燈、儀表盤、GPS導航都是用到汽車級的貼片電容，而普通的貼片電容一般用于電腦、手機等電子產品。那么普通電容可以運用到汽車上嗎？下面歐凱鑫銳就來告訴大家！



1、汽車級貼片電容的溫度周期在1000個周期，普通貼片電容的溫度周期在5個周期。由此看出，汽車級貼片電容使用的壽命比普通貼片電容高出200倍。



2、汽車級貼片電容經過AEC-Q200認證，該認證提高了產品品質的可靠性，而普通貼片電容并沒有這樣的認證。從可靠性上講，它已然不能用在汽車上。



3、汽車上所使用的元器件，溫度的要求較高。汽車級貼片電容最高使用溫度可達150℃，而普通貼片電容的最高使用溫度才125℃。汽車級貼片電容測試溫度達85℃，普通貼片電容測試溫度40℃，而用于汽車上的貼片電容對溫度要求較高，普通貼片電容根本無法滿足這個要求。因此，普通貼片電容不能使用在汽車上。



上文就是汽車貼片電容與普通貼片電容有哪些區別，所以大家如果錯把普通電容放到汽車電子產品中很容易導致電子產品的損壞。

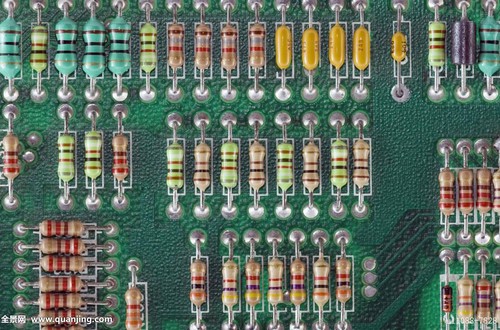

貼片電阻怎樣讀數呢？很多人都搞不清楚，其實貼片電阻表面都有數字絲印，只要清楚了數字的含義就可以確定阻值和精度了。下面歐凱鑫銳就來給大家介紹一下貼片電阻怎樣讀數。

貼片電阻阻值誤差精度有±1％、±2％、±5％、±10％精度，常規用的最多的是±1％和±5％，5%精度的用三位數字來表示，而1%精度的用四位數字來表示。舉例如下：



電阻表面的絲印為1502：

色環電阻和貼片電阻的讀數方法介紹

前三位數字150代表有效數字，第四位數字2代表倍率，即10^2，所以1502電阻的阻值為150×10^2=15000Ω=15K，精度為1%。

還有一種情況，就是絲印帶R的情況，這表示帶有小數的電阻，R所在的位置就是小數點的位置。

電阻表面的絲印為R047：

色環電阻和貼片電阻的讀數方法介紹

R所在的位置表示小數點的位置，R047就表示0.047歐姆的電阻。



電阻表面的絲印為103：

色環電阻和貼片電阻的讀數方法介紹

前兩位數字10代表有效數字，第三位數字3代表倍率，即10^3，所以103電阻的阻值為10×10^3=10000Ω=10K，精度為5%。

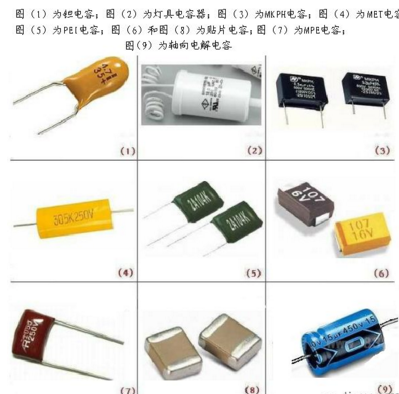

貼片電容有貼片式陶瓷電容、貼片式鉭電容、貼片式鋁電解電容等。它們分別有哪些極性特點呢？下面歐凱鑫銳帶大家來看一下吧！



貼片式陶瓷電容無極性：容量也很小，一般可以耐很高的溫度和電壓，常用于高頻濾波。陶瓷電容看起來有點像貼片電阻，但貼片電容上沒有代表容量大小的數字。



貼片式鉭電容的特點：壽命長、耐高溫、準確度高、濾高頻改波性能極好，不過容量較小、價格也比鋁電容貴，而且耐電壓及電流能力相對較弱。它被應用于小容量的低頻濾波電路中。



貼片鉭電容與陶瓷電容相比：其表面均有電容容量和耐壓標識，其表面顏色通常有黃色和黑色兩種。譬如100-16即表示容量100μF，耐壓16V。



貼片式鋁電容與貼片式鉭電容相比：電容更大的容量，其多見于顯卡上，容量在300μF~1500μF之間，其主要是滿足電流低頻的濾波和穩壓作用。



我們平時用的最多的為鋁電解電容，由于其電解質為鋁，所以其溫度穩定性以及精度都不是很高，而貼片元件由于其緊貼電路版，所以要求溫度穩定性要高，所以貼片電容以鉭電容為多，根據其耐壓不同，貼片電容又可分為A、B、C、D 四個系列，具體分類如下：類型封裝形式耐壓A 3216 10V、B 3528 16V、C 6032 25V、D 7343 35V等。

隨著照明應用、汽車業、醫療業以及工業能源產業的發展，三星貼片電容的應用范圍變得越來越廣泛，無論是GPS導航儀、數碼相機，還是CPAP呼吸機、CT掃描儀等儀器中，都少不了三星貼片電容的廣泛應用。隨之而來的諸如三星貼片電容優點、三星貼片電容應用場合的問題也是層出不窮，下面歐凱鑫銳就來告訴大家三星貼片電容有哪些優點，適用于哪些場合呢？



三星貼片電容優點：



三星貼片電容有通交流，阻直流功能，適用于回流焊及波峰焊之表面黏著技術，三星貼片電容又有小尺寸高信賴性；良好的高頻特性；符合ROHS規范。可應用于一般電子電路Suitable for、通訊電路等多種場合。



三星貼片電容的應用領域：



三星貼片電容在消費類電子領域的應用，包括流媒體、汽車信息娛樂、數字攝像機解決方案、高性能音頻和 數字加工技術。包括數碼相機、數碼攝像機、照相機、錄像機、PDA、MP3、MP4、數碼像框、復讀機、學習機、移動存儲設備、閃存設備、游戲機、手機、電腦，充電器、藍牙耳機、掃描儀等通訊及網絡設備。



三星貼片電容在汽車電子行業領域的應用，包括：車載電源、GPS導航儀、倒車雷達、報警器、記錄儀、車載儀表以及車載視聽、娛樂設備、車載通信網絡產品和設備等、車身電子、汽車防盜保安系統、汽車安全系統為主、汽車車身控制器 、數字音頻廣播 、HEV、汽車門禁系統   車用視覺控制 多節電池組 、汽車儀表板 車用信息娛樂 E-Bike 等。



三星貼片電容在醫療器械行業的應用。醫療器械行業是一個多學科交叉、知識密集、資金密集型的高技術產業，進入門檻較高。主要產品包括：CPAP呼吸機、CT掃描儀、X射線、心電圖（ECG）、超聲波系統及分種用于醫療領域的儀器。具體有;CPAP 呼吸機 、病患監控 、輸液泵、 CT 掃描儀 、超聲波系統 、 透析器 、MRI：磁共振成像 、 超聲波系統：便攜式心電圖Stethoscope: Digital 共焦距顯微技術 、血氣分析儀：便攜式 Telehealth Aggregation Manager 呼吸機、血壓監護儀、X 射線：醫療/牙科 、脈動式血氧計、 自動體外除顫器便攜式醫療儀表、 內窺鏡等。

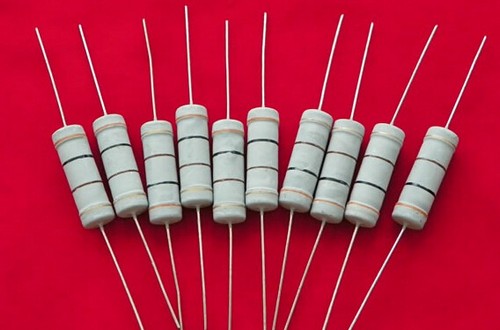

電阻是構成電路完整必不可少的一個重要配件，電阻在電子設備起到限流的作用，而風華電阻憑借高質量低價格在電子行業中非常受歡迎。下面歐凱鑫銳給大家分享一下采購風華電阻需要我們考慮什么因素？



　　1、對于電阻的散熱性需要簡單的了解，如果購買的電阻散熱性不是很好，這會很容易導致我們在正常的時候中影響電阻的使用效果，因此購買的時候應該詢問一下賣家有關電阻的散熱性能如何，歐凱鑫銳是國內電子元件大型供貨商，出售的風華電阻質量有保障。



　　2、對于電阻的基本參數你了解了嗎，在所有電阻的基本參數中，關于電阻的規格和型號這是買家一定不能忽略的，有些廠家大批量的購買風華電阻主要是應用在手機或者筆記本上面，用在這些電子產品上面的電阻，首先對于大小是有著嚴格的要求，因此我們在購買的時候，需要了解風華電阻的規格和大小符不符合自己的要求。

　　3、在很多的環境中需要使用的電阻是大功率電阻，或者是熱敏性電阻，這些都是風華電阻種類中的一種，我們需要根據自己的使用情況來判斷自己所需要的電阻應該是哪一種類型的電阻，防止購買不適合的電阻。

4、了解每一種風華電阻的用途，你再購買電阻的時候也許希望電阻起到專門的用途，因此你只有了解每一種電阻用途之后才能保證買到適合自己用途的。



以上就是歐凱鑫銳給大家分享的風華電阻需要考慮的因素，大家對電子元件還有哪些疑問可以客服聯系。

三星貼片電容是一種電容器中體積小而又能達到較大電容量的產品。三星貼片電容器外形多種多樣，并制成適于表面貼裝的小型和片型元件。歐凱鑫銳代理銷售三星貼片電容器不僅在家用照明，安防監控等領域應用，而且三星貼片電容的應用范圍還在向工業控制，汽車電子、通訊儀表等產品中大量使用。那么三星貼片電容有哪些優點與缺點呢？



三星貼片電容的優點：



三星貼片電容屬于電解電容的一種，使用金屬鉭做介質，不像普通電解電容那樣使用電解液，三星貼片電容不需像普通電解電容那樣使用鍍了鋁膜的電容紙燒制，本身幾乎沒有電感，但這也限制了它的容量。此外，由于三星貼片電容內部沒有電解液，很適合在高溫下工作。 三星貼片電容的特點是壽命長、耐高溫、準確度高、濾高頻諧波性能極好。在電解電容器工作過程中，具有自動修補或隔絕氧化膜中的疵點所在的性能，使氧化膜介質隨時得到加固和恢復其應有的絕緣能力，而不致遭到連續的累積性破壞。這種獨特自愈性能，保證了其長壽命和可靠性的優勢。 電解電容器具有非常高的工作電場強度，并較同類型電容器都大，以此保證它的小型化。



三星貼片電容的缺點：



三星貼片電容屬于電解電容的一種，使用金屬鉭做介質，不像普通電解電容那樣使用電解液，三星貼片電容不需像普通電解電容那樣使用鍍了鋁膜的電容紙燒制，本身幾乎沒有電感，但這也限制了它的容量。此外，由于三星貼片電容內部沒有電解液，很適合在高溫下工作。 三星貼片電容的特點是壽命長、耐高溫、準確度高、濾高頻諧波性能極好。在電解電容器工作過程中，具有自動修補或隔絕氧化膜中的疵點所在的性能，使氧化膜介質隨時得到加固和恢復其應有的絕緣能力，而不致遭到連續的累積性破壞。這種獨特自愈性能，保證了其長壽命和可靠性的優勢。 電解電容器具有非常高的工作電場強度，并較同類型電容器都大，以此保證它的小型化。



以上就是歐凱鑫銳為大家介紹的三星貼片電容的優點與缺點。歐凱鑫銳是國內電子元件的大型供貨商，提供提供三星電容，三星貼片電容，三星電感，TDK電容，TDK電感，LRC樂山無線電代理商，Johanson電感等電子元器件。

根據實際的電路情況，我們需要選擇合適的貼片電阻，不同電路中需要的不同的電阻值。我們要如何選擇合適的貼片電阻呢？下面歐凱鑫銳小編給大家來介紹一下！



1、在選用時所用貼片電阻的標稱阻值與所需電阻器的阻值差距越小越好。一般對退耦電路、反饋電路、濾波電路和負載電路對電路誤差要求不太高，精度的誤差在10%--20%就可以了，而對于時間常數RC電路所需的電阻器的誤差要盡量小，一般選擇在5%以內。



2、除了誤差精度以外，還要考慮額定功率和電壓的問題，額定電壓一定要大于實際電壓，而額定功率要大于實際承受功率的兩倍才能保持電阻器在電路中工作時的穩定性。



3、一般我們選購電阻器都選通用型，通用型電阻器種類較多，規格齊全，生產批量大，阻值范圍廣，外觀形狀和體積大小都有挑選的余地，便于采購和維修。



3、對于高頻電路應選用金屬膜電阻、金屬氧化膜等高頻電阻。繞線電阻、碳膜電阻適用于低頻電路。對于功率放大電路、偏置電路、取樣電路：電路對穩定性要求較高，應選用溫度系數較小的電阻器。而對于退耦、濾波電路等對阻值變化不高的電路，任何類電阻器都適用。



以上就是歐凱鑫銳小編為大家介紹的如何選擇合適的貼片電阻。大家在選擇貼片電阻的時候可以作為參考。希望可以幫助到大家！

陶瓷電容用高介電常數的電容器陶瓷擠壓成圓管、圓片或圓盤作為介質，并用燒滲法將銀鍍在陶瓷上作為電極制成。具有小的正電容溫度系數的電容器，用于高穩定振蕩回路中，作為回路電容器及墊整電容器。而陶瓷電容使用在不合適的電路中很容易失效。今天歐凱鑫銳給大家分享一下陶瓷電容失效的原因有哪些！



一、電極材料的改進



陶瓷電容器一直使用銀電極。銀離子遷移和由此而引起含鈦陶瓷介質的加速老化是導致陶瓷電容器失效的主要原因。有的廠家生產陶瓷電容器已不用銀電極，而改用鎳電極，在陶瓷基片上采用化學鍍鎳工藝。由于鎳的化學穩定性比銀好，電遷移率低，提高了陶瓷電容器的性能和可靠性。



二、高溫條件下陶瓷電容器擊穿機理



半密封陶瓷電容器在高濕度環境條件下工作時，發生擊穿失效是比較普遍的嚴重問題。所發生的擊穿現象大約可以分為介質擊穿和表面極間飛弧擊穿兩類。介質擊穿按發生時間的早晚又可分為早期擊穿與老化擊穿兩種，早期擊穿暴露了電容介質材料與生產工藝方面存在的缺陷，這些缺陷導致陶瓷介質介電強度顯著降低，以至于在高濕度環境的電場作用下，電容器在耐壓試驗過程中或工作初期，就產生電擊穿。



三、銀離子遷移的后果



無機介質電容器多半采用銀電極，半密封電容器在高溫條件下工作時，滲入電容器內部的水分子產生電解。在陽極產生氧化反應，銀離子與氫氧根離子結合生產氫氧化銀；在陰極產生還原反應，氫氧化銀與氫離子反應生成銀和水。由于電極反應，陽極的銀離子不斷向陰極還原成不連續金屬銀粒，靠水膜連接成樹狀向陽極延伸。銀離子遷移不僅發生在無機介質表面，還能擴散到無機介質內部，引起漏電流增大，嚴重時可使用兩個銀電極之間完全短路，導致電容器擊穿。



四、銀離子遷移容易產生短路



銀電極低頻陶瓷獨石電容器由于銀離子遷移而引起失效的現象，比其他類型的陶瓷介質電容器嚴重得多，原因在于這種電容器的一次燒成工藝與多層疊片結構。銀電極與陶瓷介質一次燒結過程中，銀參與了陶瓷介質表面的固相反應，滲入了瓷-銀接觸形成界面層。如果陶瓷介質不夠致密，則水分滲入后，銀離子遷移不僅可以在陶瓷介質表面發生，還可能穿透陶瓷介質層。多層疊片結構的縫隙較多，電極位置不易精確，介質表面的留邊量小，疊片層兩端涂覆外電極時銀漿滲入縫隙，降低了介質表面的絕緣電阻，并使電極之間的路徑縮短，銀離子遷移時容易產生短路現象。



五、潮濕對電參數惡化的影響



空氣中濕度過高時，水膜凝聚在電容器外殼表面，可使電容器的表面絕緣電阻下降。此外，對于半密封結構電容器來說，水分還可滲透到電容器介質內部，使電容器介質的絕緣電阻絕緣能力下降。因此，高溫、高濕環境對電容器參數惡化的影響極為顯著。經烘干去濕后電容器的電性能可獲改善，但是水分子電解的后果是無法根除的。例如，電容器的工作于高溫條件下，水分子在電場作用下電解為氫離子（H+）和氫氧根離子（OH-），引線根部產生電化學腐蝕。即使烘干去濕，也不可能使引線復原。



陶瓷電容失效的原因就為大家介紹到這里，通過上述大家對陶瓷電容為什么會失效應該清楚了吧。此外，陶瓷電容不宜使用在脈沖電路中，因為它們易于被脈沖電壓擊穿。

大家都知道，電容在我們生活中的電器設備是不可缺少的電子配件。而不同的電容，應用的范圍，優點缺點也是不同的。今天歐凱鑫銳技術員就為大家分享一下貼片電容和瓷片電容的區別在哪！

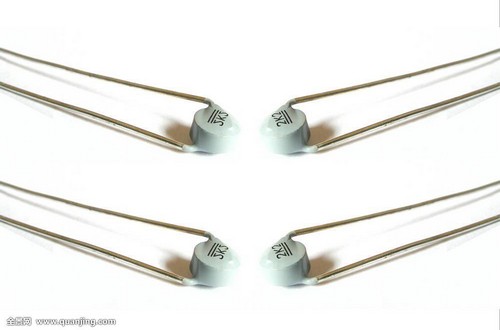

瓷片電容(ceramiccapacitor)是一種用陶瓷材料作介質，在陶瓷表面涂覆一層金屬薄膜，再經高溫燒結后作為電極而成的電容器。通常用于高穩定振蕩回路中，作為回路、旁路電容器及墊整電容器。



優點：穩定，絕緣性好，耐高壓

缺點：容量比較小

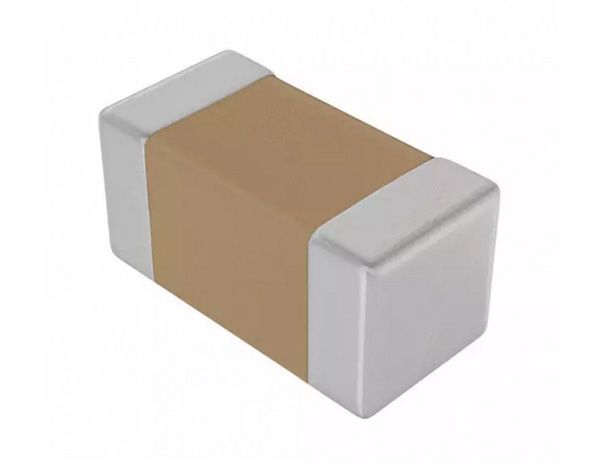

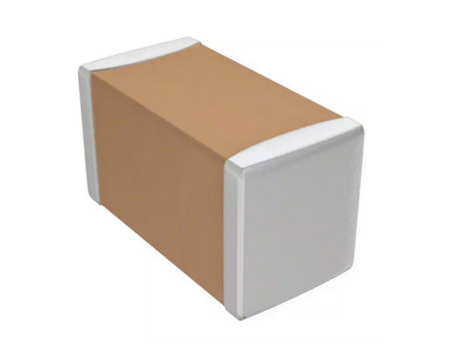

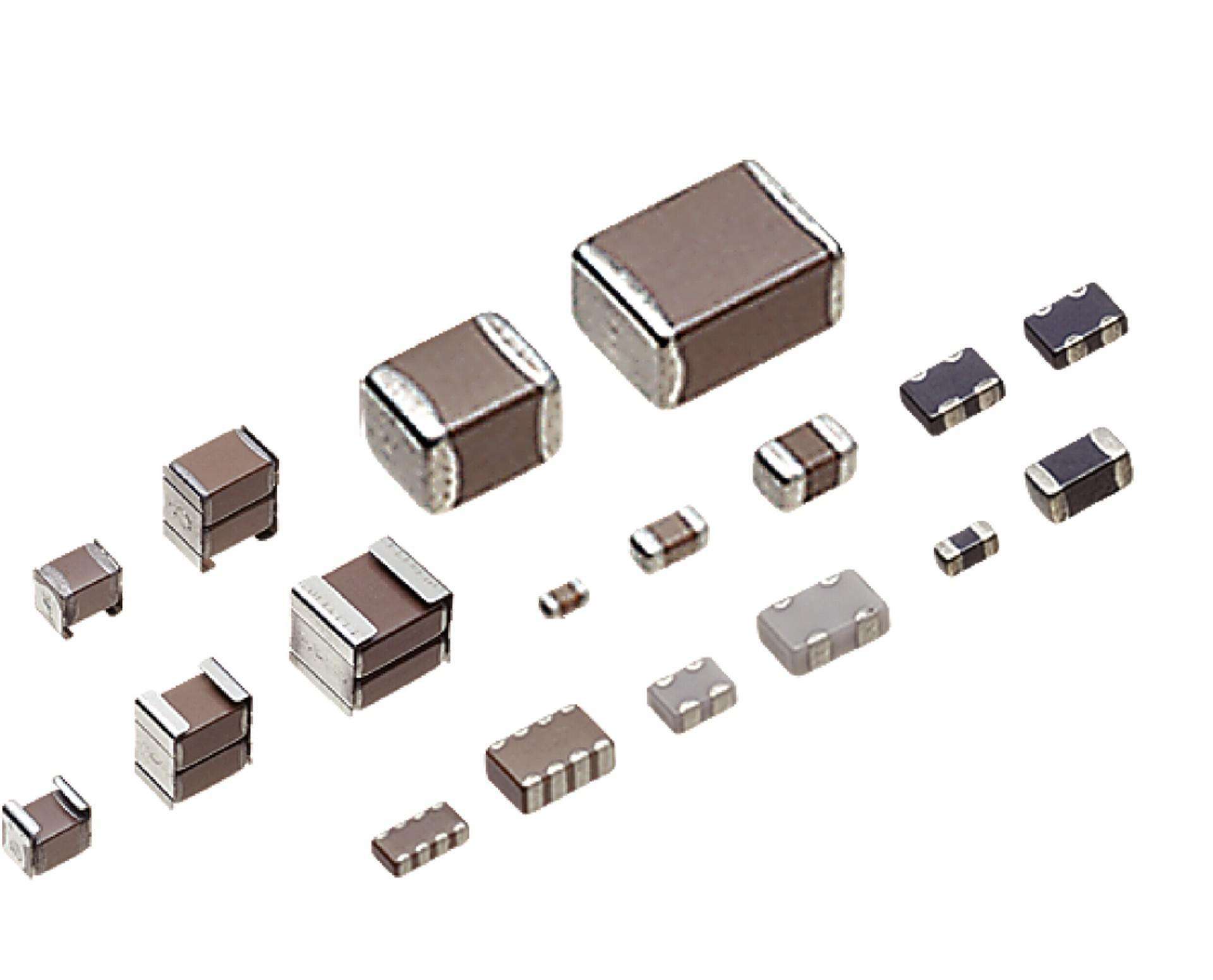

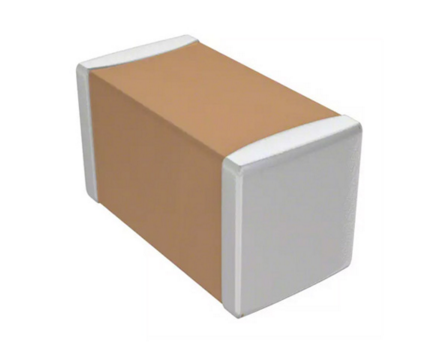

貼片電容全稱為：多層（積層，疊層）片式陶瓷電容器，也稱為貼片電容，片容。英文全稱：Multi-layerceramiccapacitors。英文縮寫：MLCC。



優點：小體積、大容量、高可靠和耐高溫，高頻特性好

缺點：容量誤差較大，大噪聲，有感，不適合做大容量，價格比較高，耐熱性能較差



貼片電容的分類：



1、NPO電容器

2、X7R電容器

3、Z5U電容器

4、Y5V電容器



區別：NPO、X7R、Z5U和Y5V的主要區別是它們的填充介質不同。在相同的體積下由于填充介質不同所組成的電容器的容量就不同，隨之帶來的電容器的介質損耗、容量穩定性等也就不同。所以在使用電容器時應根據電容器在電路中作用不同來選用不同的電容器。



不同介質性能決定了MLCC不同的應用：



-C0G電容器具有高溫度補償特性，適合作旁路電容和耦合電容

-X7R電容器是溫度穩定型陶瓷電容器，適合要求不高的工業應用

-Z5U電容器特點是小尺寸和低成本，尤其適合應用于去耦電路

-Y5V電容器溫度特性最差，但容量大，可取代低容鋁電解電容



通過上文大家對貼片電容和瓷片電容的區別有一定的了解了吧。另外大家還要知道，在相同的體積下由于填充介質不同所組成的電容器的容量也就不同，隨之帶來的電容器的介質損耗、容量穩定性等也就不同，所以在使用電容器時應根據電容器在電路中作用不同來選用不同的電容器。

選擇電容不僅僅是看品牌，更加注重的是電容的參數。參數往往決定著電子元件的使用壽命以及性能，耐壓值就是選擇的關鍵所在。所以在購買電子元件的時候需要掌握查看耐壓值的方法。下面歐凱鑫銳就來為大家講解一下三星電容的耐壓值要怎么看吧！



一、耐壓值說明



　　電容長期可靠地工作，它能承受的最大直流電壓，就是電容的耐壓，也叫做電容的直流工作電壓。如果在交流電路中，要注意所加的交流電壓最大值不能超過電容的直流工作電壓值。 因此耐壓值的選擇是不容忽視的細節。



二、耐壓值的標法



　　三星電容的耐壓值有多種標法。首先就是直標法：如果數字是0.001，那它代表的是0.001uF＝1nF，如果是10n，那么就是10nF，同樣100p就是100pF。不標單位的直接表示法：用1~4位數字表示，容量單位為pF，如350為350pF，3為3pF，0.5為0.5pF。



三、色碼表示法



色碼表示法，沿電容引線方向，用不同的顏色表示不同的數字，第一，二種環表示電容量，第三種顏色表示有效數字后零的個數（單位為pF） 顏色意義：黑=0、棕=1、紅=2、橙=3、黃=4、綠=5、藍=6、紫=7、灰=8、白=9。



四、電容器的標注方法



電容器耐壓的標注也有兩種常見方法,一種是把耐壓值直接印在電容器上,另一種是采用一個數字和一個字母組合而成。數字表示10的冪指數,字母表示數值,單位是V(伏)。1J代表 6.3×10=63V ；2F代表 3.15×100=315V；3A代表 1.0×1000=1000V；1K代表 8.0×10=80V ；數字最大為4,如4Z代表90000V。



　　以上介紹了相關的耐壓值表示方法，大家是否對三星電容怎么看耐壓值有所了解了？精準識別耐壓值大小，根據需求來選擇適合的耐壓值，是確保電容性能的根本。

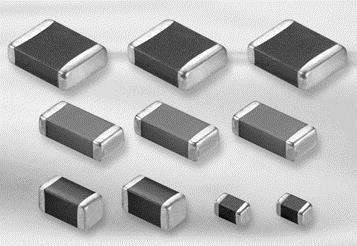

貼片電感又被稱為功率電感，具有小型化，高品質，高能量和低電阻等特性。貼片電感在我們生活中應用很廣泛，常被用在通訊產品。而很多人對貼片電感的類型及特性都不是很了解，導致在選著貼片電感上不知所措。下面歐凱鑫銳就帶大家來詳細了解一下貼片電感器的幾種分類以及特性吧！



一、大功率貼片電感器



大功率貼片電感器都是繞線型的，主要用于電源、逆變器中，用作儲能器件或大電流LC濾波器件(降低噪聲電壓輸出)。它由方形或圓形工字形鐵氧體為骨架，采用不同直徑的漆包線繞制成。



二、小功率貼片電感器：



1、繞線貼片電感器



繞線貼片電感器是用漆包線繞在骨架上做成的，根據不同的骨架材料、不同的匝數而有不同的電感量等。



2、多層貼片電感器



多層貼片電感器是用磁性材料采用多層生產技術制成的無繞線電感器，采用鐵氧體膏漿及導電膏漿交替層疊并采用燒結工藝形成整體單片結構，有密封的磁回路，有磁屏蔽作用。



3、高頻(微波)貼片電感器



高頻(微波)貼片電感器是在陶瓷基片上采用細密薄膜多層工藝技術制成，具有高精度(+/-2%~+/-5%)，且寄生電容極小。

通過以上的介紹，大家對貼片電感器都有一定的了解了吧。在選購貼片電感器的時候，大家可以根據以上電感的特性來選著貼片電感器，這樣大家就不會因為不了解貼片電感的特性而感到苦惱了。

眾所周知，貼片電感稱為功率電感又稱為大電流電感。具有小型化，高品質，高能量儲存和低電阻的特性。貼片電感在電路主要起到濾波和振蕩的作用。那么我們常用的貼片電感有哪些呢？下面歐凱鑫銳就和大家說說經常用的貼片電感有哪幾種！



1、鐵氧體貼片電感器



特性：體積?。宦┐判?；片感之間不產生互耦合，可靠性高；無引線，不產生跟蹤性，適合高密度表面貼裝；優良的可焊性及耐熱沖擊性，適合波峰焊及再流焊。



2、繞線型貼片電感器



特性：體積小，適合高密度表面貼裝；采用端電極結構，很好地抑制了引線引起的寄生元件效應；更好的頻率特性和更強的抗打攪能力；優良的可焊性及耐熱沖擊性；應用頻率高，產生精度高，一致性好。



3、陶瓷疊層貼片電感器



特性：氧化鋁陶瓷，適合高的自諧振頻率；尺寸小(1.6t0.8t0.8mm)；在高頻下Q值高，電感值穩定；使用溫度范圍:-30℃~+85℃。一般用于濾波和振蕩作用。



4、貼片電感磁珠



特性：適合表面貼裝；形狀、尺寸及電性能符合EIA標準；具有良好的可焊性與抗熱沖擊性；適合波峰與再流焊。



通過上文大家對常用的電感有一定的了解了吧。此外，大家還要知道廠商給出的電感與電流關系往往只限于25℃，最壞情況一般是85℃。

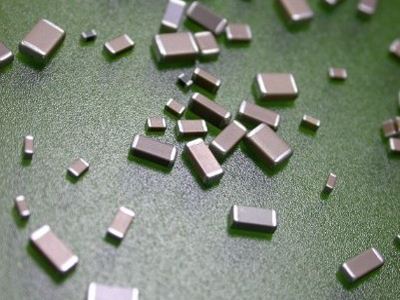

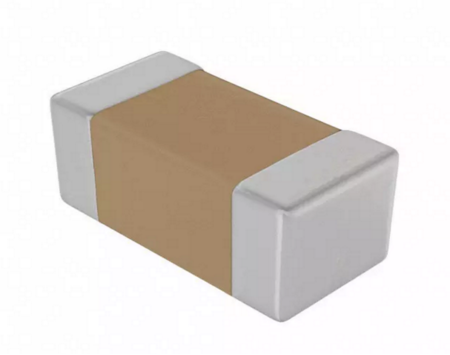

大家都知道貼片電容的顏色是黃色的狀態，有些人會發現部分貼片電容呈黑色的狀態，這是什么原因呢？黑色的貼片電容會不會影響使用呢？下面歐凱鑫銳技術人員就和大家解釋一下貼片電容呈現黑色的原因吧！



貼片電容呈現黑色的原因：



貼片電容如果呈現黑色的狀態，那就說明貼片電容已經被氧化了。這里所說的氧化是指貼片電容兩個端電極最外層錫層的氧化，而讓它氧化的。



原因有兩種：



①空氣長時間的潮濕

②長時間接觸到高溫



那貼片電容氧化后會不會有影響？



通常情況下貼片電容氧化，發黑之后，會影響上機，會導致焊接不良。



那我們應該如何保存貼片電容呢？



1、不要將貼片電容儲存在高溫和濕度高的地方，儲存場所：室內。

2、避免儲存在有水、鹽水或油的環境中。

3、盡可能的把貼片電容保存在原來的封裝袋里。

貼片電容是電子產品必須用到的電子元件。貼片電容具有耦合、旁路、濾波、調諧回路等作用。測試貼片電容的時候也要注意了，應為貼片電容體積較小，沒有引腳，因此要測試貼片電容需要用到專門的測試夾。下面歐凱鑫銳技術員為大家介紹一下貼片電容的幾種測試方法！



一、數字電容測試儀測試法：



1、電容量測試法：



將專用測試夾的兩根電極插入數字電容測試儀測試孔內，將數字電容測試儀檔位調在適當?shù)牧砍躺希x擇適當測試頻率，夾上貼片電容即可讀出電容值和損耗值。



2、耐壓及漏電流測試法：



將數字電容測試儀調在耐壓測試檔位上，選擇適當?shù)臏y試時間，調節所需耐壓值（即加在電容上的電壓），并設定漏電流合格限值，夾上貼片電容啟動測試，這時充電——測試——放電整個過程儀器可自動完成，可讀出電容漏電值。當漏電流超限時，儀器會報警。



二、數字電橋測試法：



  將專用測試夾的兩根電極插入數字電橋的測試孔內，將數字電橋檔位調在電容檔適當量程上，選擇適當測試頻率，夾上貼片電容即可讀出電容值和損耗值。



三、數字萬用表測試法：



  將專用測試夾的兩根電極插入數字萬用表電容測試插孔內，數字萬用表檔位打在電容檔適當量程上，夾上貼片電容就可讀出電容值。



以上就是歐凱鑫銳為大家介紹的貼片電容測試的幾種方法。另外，低頻瓷介電容器限于在工作頻率較低的回路中作旁路或隔直流用，對穩定性和損耗要求不高的場合。這種電容器不宜使用在脈沖電路中，因為它們易于被脈沖電壓擊穿。
