電容具有放電和阻止直流電通過的特點，允許交流電通過的功能。安規電容與一般的電容不同，如果是普通點容用手去觸碰手就會被電到，而安規電容就不會出現這種情況。一般我們常見的安規電容有哪些類型呢？

安規電容通常分為x型和y型。交流電源輸入分為3個端子：火線L/零線N/地線G。X型安規電容就是指跨于“L-N”之間，即“火線-零線”之間的；而跨于“L-G/N-G”之間，即“火線-地線 或 零線-地線”之間的就是Y型安規電容。

X型安規電容

由于X型安規電容是火線與零線跨接電容，受電壓峰值的影響，因此為避免短路，比較注重的參數就是耐壓等級，抑制差模干擾。所以X型安規電容按能承受的脈沖電壓又分為X1,X2,X3電容。X型安規電容因?yàn)殡娙葜狄话惚容^大，因此X型電容一般都是UF級。

安規電容安全等級           應用中允許的峰值脈沖電壓                      過電壓等級（IEC664）

X1                      >2.5kV≤4.0kV                   Ⅲ

X2                        ≤2.5kV                 Ⅱ

X3                        ≤1.2kV                     ——

Y型安規電容

火線與地線跨接電容要涉及到漏電安全的問題，因此它注重的參數就是絕緣等級，抑制共模干擾。所以Y型安規電容按絕緣等級又分為Y1，Y2，Y3，Y4，電容?；诼╇娏鞯南拗?，Y型電容的容值不能太大，太大的容值電容會在電源斷電后對人對器件產生影響。Y型電容一般都是nF級。

安規電容安全等級            絕緣類型              額定電壓范圍

Y1               雙重絕緣或加強絕緣           ≥ 250V

Y2               基本絕緣或附加絕緣          ≥150V ≤250V

Y3               基本絕緣或附加絕緣          ≥150V ≤250V

Y4               基本絕緣或附加絕緣             <150V

以上就是歐凱鑫銳技術人員為大家介紹的安規電容的類型有哪些，相信大家看了這么多，對安規電容有一定的了解了把?，F(xiàn)在各大廠家做的安規電容都要滿足這個安規標準的需求，一個安規電容可以滿足Y電容的要求，也有可以做成滿足X電容要求。

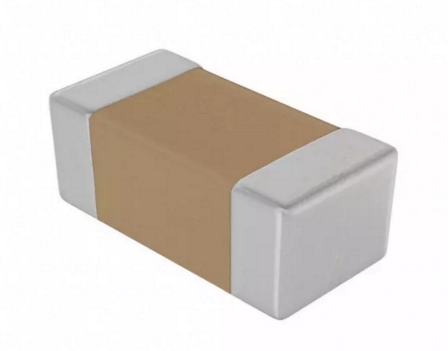

貼片電容是一種電容的材質，不同規格的貼片電容用途也不同。相同的體積下，填充介質不同，電容的容量就不同，影響的電容器的介質損耗、容量穩定性等也就不同。下面歐凱鑫銳技術人員就為大家講解一下貼片電容材質有哪些區別！

NPO電容

NPO貼片電容是具有溫度補償特性的單片陶瓷電容，其的填充介質是由銣、釤和一些其它稀有氧化物組成的。NPO貼片電容電容是介質損耗最穩定的電容器之一。在溫度從-55℃到+125℃時容量變化僅為±30ppm/℃。

X5R電容與X7R電容

X5R電容與X7R電容，此類材質的貼片電容是溫度穩定型的陶瓷電容。當溫度在-55℃到+125℃時其容量變化為15%。X5R和X7R電容的容量在不同的電壓和頻率條件下是不同的，它也會隨使用時間而變化，常用于容量為3300pF~0.33uF的電容。

Z5U電容

Z5U電容俗稱”通用”陶瓷單片電容，其電容量受環境和工作條件影響較大，使用此類材質的電容之前，首先需要考慮的是使用溫度范圍，其工作溫度范圍+10℃--- +85℃。相對于NPO，X5R和X7R來說，在相同的體積下Z5U材質的電容有最大的電容量。

Y5P電容與Y5V電容

Y5P電容與Y5V電容，此材質的電容具有一定溫度的限制，工作溫度范圍在-30℃ --- +85℃之間，-30℃到85℃范圍內其容量變化可達+22%到-82%。 Y5P與Y5V電容隨著溫度變化，具有很高的介電系數，能較容易做到小體積，大容量，能夠在較小的物理尺寸下制造出高達4.7μF容量的電容。Y5P與Y5V成本較低，廣泛應用于對容量，損耗需求不高的場合。

以上就是歐凱鑫銳給大家分享的貼片電容的材質區別。另外，X5R和X7R電容器主要應用于要求不高的工業應用，這類電容適用于濾波，耦合等場合，它的主要特點是在相同的體積下電容量可以做的比較大。

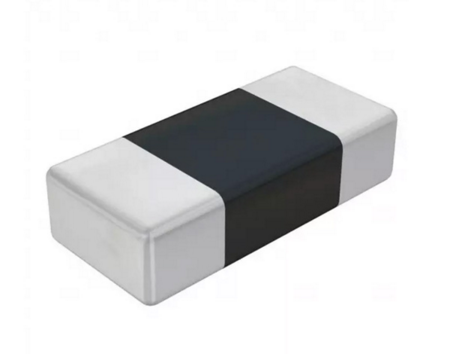

TDK電感的測量方法

電感器具有一定的電感，有阻礙電流變化的作用。如果電感器在有電流通過的狀態下，電路斷開時候，TDK電感會試圖維持電流不變。如果我們想測量TDK電感的量值要怎么測量呢？下面歐凱鑫銳技術人員為大家分享一下測量的方法！

測量儀器：RLC測量、電感測量儀

測量方法：

1、熟悉儀器的操作規則，及注意事項。

2、開啟電源，預備15—30分鐘。

3、選中L檔，選中測量TDK電感量。

4、把兩個夾子互夾并復位清零。

5、把兩個夾子分別夾住TDK電感的兩端，讀數值并記錄TDK電感量。（要測量5-8個數據）

以上就是歐凱鑫銳為大家分享的TDK電感測量的方法。此外，大家也要注意了不同的儀器能測量的TDK電感參數都有一些出入。做任何測量前的熟悉所使用測量儀器，了解儀器能做什么，然后按照它給你的操作說明去做即可。

隨著進入電子信息時代，電子配件的銷量也日益增長。而不同的電子配件參數也是不同的，很多人也會有疑問，電子配件的參數具體有什么意義呢？下面我們以三星電容為例，為大家簡單介紹三星電容的參數規則。

例：CL10B104KA8NNNC

規格說明：CL=積層陶瓷電容

03=0201(0603)  21=0805(2012)  42=1808(4520)  10=0603(1608)

I類:C=C0G S=S2H L=S2L  P=P2H T=T2H  R=R2H U=U2H

II類:A=X5R  F=Y5V  B=X7R  X=X6S  Y=X7S

承受的耐壓：

Q=6.3V   P=10V  O=16V  A= 25V  B= 50V  C=100V  D=200V  E=250V  G=500V  H=630V

端頭類別：

A=常規產品 鈀/銀/鎳屏蔽/錫 100% N=常規產品 鎳/銅/鎳屏蔽/錫 100% G=常規產品 銅/銅/鎳屏蔽/錫 100% L=低側面產品 鎳/銅/鎳屏蔽/錫 100%

厚度：

3=0.30毫米 A=0.65毫米 M=1.15毫米 I=2.00毫米 Q=1.25毫米 C=0.85毫米 F=1.25毫米 J=2.50毫米 V=2.50毫米 D=1.00毫米 H=1.60毫米 L=3.20毫米

裝方式：

B=散裝  O=紙版箱料帶,10英寸料盤  E=壓花紙版箱,7英寸料盤

誤差：

B=±0.1pf F=±1%    K=±10% C=±0.25pf G=±2% M=±20% D=±0.5pf J=±5% Z=+80/-20%

以上就是歐凱鑫銳技術人員為大家分享的如何鑒別三星電容的參數。此外，電容容量用三位數表示，前面兩位為有效數字，第三位為有效數字后"O"的位數。如：104 = 10 0000 （單位pF），如果中間一位為R 則表示"." 如：3R3 = 3.3pF。

三星貼片電容系列產品，公司最近根據調查市場假冒三星貼片電容情況，較特殊銷售商假冒代理證件充當代理，采用過期、雜牌、質量有問題的元器件，貼假標、換回收盤、涂標、割標等進行假冒，嚴重?fù)p害公司名譽。各界企業家采購時注意了原產地：東莞、天津、蘇州。

識別三星貼片電容的方法：

商標在字樣底部設置精細白點作防偽標記，圖像清晰，布面密集，橫縱距離一致，并沒有其它模糊圖像或條紋現象。請采購者仔細鑒別！
