隨著時代的不斷發展，貼片電容逐漸走進我們的生活中，被越來越多的人開始熟知，但是部分人對它還是不夠完全了解的，針對這個情況，我們收集了和它相關的資料，供其參考，希望這篇文章會給您帶來啟發。下面我們就“貼片電容的特點分析及其相關常識的說明”來詳細了解下。

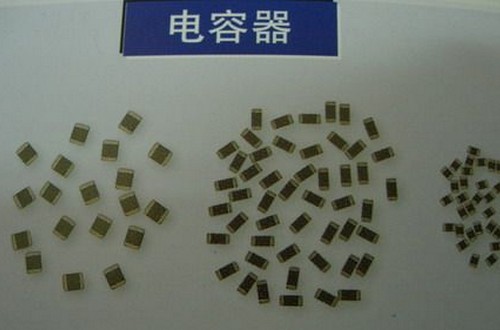

【貼片電容的基本介紹】

貼片電容介質是以COG/NPO為I類介質的高頻電容器，其溫度系數為±30ppm/℃，電容量非常穩定，幾乎不隨溫度、電壓和時間的變化而變化，主要應用于 高頻電子線路，如振蕩、計時電路等;其容量精度主要為±5，以及在容量低于10pF時，可選用B檔（±0.1pF）、C檔（±0.25pF）、D檔 （±0.5pF）三種精度。

以X7R為II類介質的中頻電容器，其溫度系數為±15，電容量相對穩定，適用于各種旁路、耦合、濾波電路等，其容量精度主要為K檔（±10）。特殊情況下，可提供J檔（±5）精度的產品。

不同品種的電容器，使用頻率不同。小型云母電容器在250MHZ以內;圓片型瓷介電容器為300MHZ;圓管型瓷介電容器為200MHZ;圓盤型瓷介可達3000MHZ;小型紙介電容器為80MHZ;中型紙介電容器只有8MHZ。

以Y5V為III類介質的低頻電容器，其溫度系數為：+30～-80，電容量受溫度、電壓、時間變化較大，一般只適用于各種濾波電路中。其容量精度主要為Z檔（+80～-20），也可選擇±20精度的產品。

貼片電容介質強度表征的是介質材料承受高強度電場作用而不被電擊穿的能力，通常用伏特/密爾（V/mil）或伏特/厘米（V/cm）表示. 當外電場強度達到某一臨界值時，材料晶體點陣中的電子克服電荷恢復力的束縛并出現場致電子發射，產生出足夠多的自由電子相互碰撞導致雪崩效應。

進而導致突發擊穿電流擊穿介質，使其失效.除此之外，介質失效還有另一種模式，高壓負荷下產生的熱量會使介質材料的電阻率降低到某一程度，如果在這個程度上延續足夠長的時間，將會在介質薄弱的部位上產生漏電流.這種模式與溫度密切相關，介質強度隨溫度提高而下降.

【貼片電容的基礎知識】

貼片電容的命名： 容量精度在5%左右，但選用這種材質只能做容量較小的，常規100PF 以下，100PF- 1000PF 也能生產但價格較高 X7R 此種材質比NPO 穩定性差，但容量做的比NPO 的材料要高 ，容量精度在10%左右。 Y5V 此類介質的電容，其穩定性較差，容量偏差在20%左右，對溫度電壓較敏感，但這種材質能做到很高的容量，而且價格較低，適用于溫度變化不大的電 路中。

是指該貼片電容的尺寸套小，是用英寸來表示的08 表示長度是0.08 英寸、05 表示寬度為 0.05 英寸 CG ：是表示做這種電容要求用的材質，這個材 質一般適合于做小于10000PF以下的電容，102 ：是指電容容量，前面兩位是有效數字、后面的2 表示有多少個零102=10×102 也就是= 1000PF J。

是要求電容的容量值達到的誤差 精度為5%，介質材料和誤差精度是配對的 500：是要求電容承受的耐壓為50V 同樣500 前面兩位是有效數字，后面是指有多少個零。

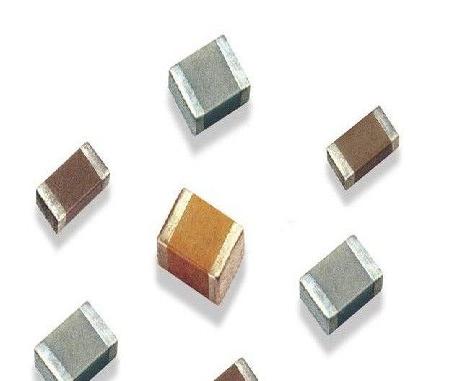

N：是指端頭材料，現在一般的端頭都是指三 層電極（銀/銅層）、鎳、錫 T：是指包裝方式，T 表示編帶包裝，B 表示塑料盒散包裝 貼片電容的顏色，常規見得多的就是比紙板箱淺一點的黃，和青灰色，這在具體的生產過程 中會有產生不同差異 貼片電容上面沒有印字。

以上關于“貼片電容的基本介紹”和“貼片電容的基礎知識”的介紹，希望能讓您了解“貼片電容”帶來幫助。
