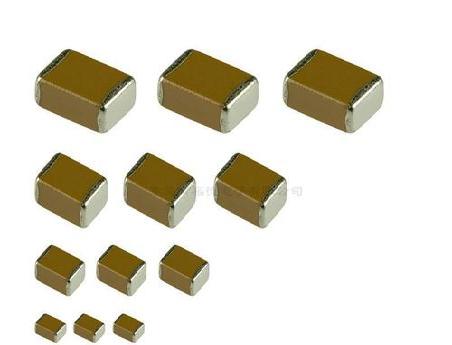

什么是貼片電容呢？所謂的貼片電容就是電容材質，常見的分類有：Z5U電容器，NPO電容器，Y5V電容器等等，不同的分類有不同的功能。那么，貼片電容的焊接技巧有哪些？什么是高壓貼片電容？下面我們就“貼片電容的焊接竅門及貼片電容的相關講解”來詳細了解下。

【關于貼片電容的焊接機巧】

貼片元器件的應用越來越多，跟傳統的封裝相對比，具有占有電路板空間小，大批量加工生產方便，布線密度高等特點。貼片電阻和電容的引線電感大大減少，在高頻電路中占有巨大的優勢。缺點是不便于手工焊接。

一、所需的工具和材料

２５Ｗ的銅頭小烙鐵，有條件的可使用溫度可調和帶ＥＳＤ保護的焊臺，注意烙鐵要求要細要尖，頂部的寬度不能大于１ｍｍ。一把尖頭鑷子可以用來移動和固定芯片以及查電路。還要準備細焊絲和助焊劑、異丙基酒精等。使用助焊劑的目的主要是增加焊錫的流動性，這樣焊錫可以用烙鐵牽引，并依靠表面張力的作用光滑地包裹在引腳和焊盤上。在焊接后用酒精清除板上的焊劑。

二、焊接方法

１． 先在焊盤上涂助焊劑，再用烙鐵處理一遍，以免焊盤鍍錫不良或被氧化，造成不好焊接，芯片一般不需處理就可以焊接。

２． 用鑷子小心地將ＰＱＦＰ芯片放到ＰＣＢ板上，應注意不要損壞引腳。使其與焊盤對齊了，保證芯片放置正確方向。

把烙鐵的溫度調到３００攝氏度左右，烙鐵頭尖沾少量的焊錫，用工具向下按住已對準位置的芯片，在兩個對角位置的引腳上加少量的焊劑，仍然向下按住芯片，焊接兩個對角位置上的引腳，使芯片固定而不能移動。在焊完對角后重新檢查芯片位置是否對準。必要可進行調整要麼拆除并重新在ＰＣＢ板上對準位置才焊接。

３． 開始焊接所有的引腳時，應在烙鐵尖上加上焊錫，將所有的引腳涂上焊劑使引腳保持濕潤。用烙鐵尖接觸芯片每個引腳的末端，直到看見焊錫流入引腳。在焊接時要保持烙鐵尖與被焊引腳并行，防止因焊錫過量發生搭接。

４． 焊完所有的引腳后，用焊劑浸濕所有引腳以便清洗焊錫。在需要的地方吸掉多余的焊錫，以消除任何短路和搭接。用鑷子檢查是否有虛焊，檢查完成后，從電路板上清除焊劑，將硬毛刷浸上酒精沿引腳方向仔細擦拭，直到焊劑消失為止。

5。貼片阻容元件則相對容易焊一些，可以先在一個焊點上點上錫，然后放上元件的一頭，用鑷子夾住元件，焊上一頭之后，再看看是否放正了；如果已放正，就再焊上另外一頭。要真正掌握焊接技巧需要大量的實踐.

【貼片電容的使用說明】

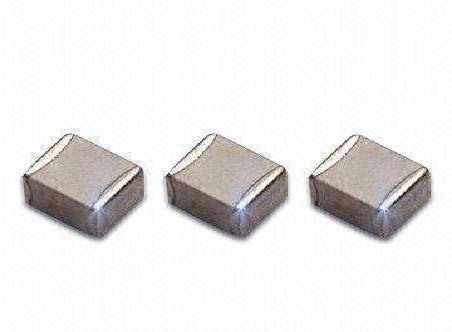

電容器是一款電子，視訊，電器產品中經常用到的元器件，如今科技越來越發達，發明的東西也是越來越好用，越來越小巧，所以貼片元器件誕生了。今天要為大家介紹的是高壓貼片電容。

高壓貼片電容顧名思義是一種耐高壓的產品，但實際上也不是很耐高壓，在貼片電容產品當中耐壓超過500V的就可叫做耐高壓的了，貼片電容耐壓為3KV只有1812 2225 2512中較少的型號可以做到。

高壓貼片電容的作用電源濾波，電源降壓，倍壓，吸收浪涌保護IC， 基本工作原理就是充電放電，當然還有整流、振蕩以及其它的作用等作用。

購買高壓貼片電容需要注意事項： 因是脈沖技術，一般來說此電容器充電放電時間都特別短哦，可能都是毫秒級的，而容量卻較小，一般都小于1微法；也就是說電容的極間電場強度上升的速率極快，電容處在高頻工作狀態。此時就要求采用的絕緣介質電介常數高、高頻特性要好，同時導電膜厚度均勻、導電性好（能鍍銀），采用自動生產線（確保特性的分散性?。?。

以上關于“關于貼片電容的焊接機巧”和“貼片電容的使用說明”的介紹，希望能讓您了解“貼片電容”帶來幫助。
